Pesaje vehicular - Capacidad del puente estructural

Calculando la capacidad del puente de carga



Cómo utilizar la carta de fórmulas del puente (Factor-R = CLC 1 /34,000)

La información básica

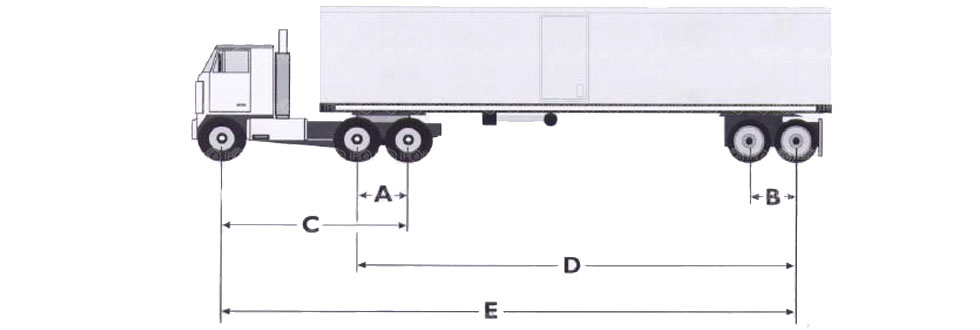

En el ejemplo de arriba hay 5 (A-E) ejes y combinaciones de tramos. Para determinar la capacidad máxima de carga del puente de la báscula para camión, seguir los pasos de abajo. Para el vehículo promedio que va a ser pesado o un estándar IMXT o FCXT con factor-R 2.35 ó 40 ton CLC.

Combinación Ejes Distancia entre centro de ejes para el ejemplo Capacidad de carga de acuerdo a la carta
A 2 4ft 80,000#
B 2 4ft 80,000#
C 3 20ft 120,000#
D 4 45ft 164,412#
E 5 60ft 200,000#



Límite superior no debe nunca exceder la capacidad de la báscula camionera. 200,000 # El ejemplo de arriba demuestra como aplicar el factor R de las cartas para determinar la máxima capacidad de carga de una báscula para camiones para un trailer hipotético. Note que en este caso la máxima capacidad de carga es 200,000 lb dado que es la capacidad nominal de la báscula. Cuando comparamos una báscula para camiones IPC con una oferta de la competencia usar la siguiente fórmula para determinar sus capacidades:

CLC de la competencia x Capacidad
CLC IPC = Capacidad IPC (de la carta) = Capacidad de la Competencia para una combinación dada de ejes y tramos




Escalas de trailers BMS2 y BMC3. Fórmula puente de peso bruto

2 BMS = Puente de carga de acero por sus siglas en inglés.

3 BMC = Puente de carga de concreto por sus siglas en inglés.



CLC = 66,000
R = CLC / 34,000 = 1.9435
Eje
tramo(Ft)		 2
Ejes		 3
Ejes		 4
Ejes		 5
Ejes		 6
Ejes		 7
Ejes		 8
Ejes		 9
Ejes
4 60,000
5 60,000
6 60,000
7 60,000
8 60,000 74,118
9 68,824 75,441
10 70,588 76,765
11 78,088
12 79,412 88,235
13 80,735 89,412
14 82,059 90,588
15 83,382 91,765
16 84,706 92,941 102,353
17 86,029 94,118 103,456
18 87,353 95,294 104,559
21 91,324 98,824 107,868 117,529
22 92,647 100,000 108,971 118,588
23 93,971 101,176 110,074 119,647
24 95,294 102,353 111,176 120,706 130,588
25 96,618 103,529 112,279 121,706 131,618
26 97,941 104,706 113,382 122,824 132,647
27 99,265 105,882 114,485 123,882 133,676
28 100,588 107,059 115,588 124,941 134,706 144,706
29 101,912 108,235 116,691 126,000 135,735 145,714
30 103,235 109,412 117,794 127,059 136,765 146,723
31 104,559 110,588 118,897 128,118 137,794 147,731
32 105,882 111,765 120,000 129,176 138,824 148,739 158,824
33 112,941 121,103 130,235 139,853 149,748 159,816
34 114,118 122,206 131,294 140,882 150,756 160,809
35 115,294 123,309 132,353 141,912 151,765 161,801
36 116,471 124,412 133,412 142,941 152,773 162,794
37 117,647 125,515 134,471 143,971 153,782 163,787
38 118,824 126,618 135,529 145,000 154,790 164,779
39 120,000 127,721 136,588 146,029 155,798 165,772
40 121,176 128,824 137,647 147,059 156,807 166,765
41 122,353 129,926 138,706 148,088 157,815 167,757
42 123,529 131,029 139,765 149,118 158,824 168,750
43 124,706 132,132 140,824 150,147 159,832 169,743
44 125,882 133,235 141,882 151,176 160,840 170,735
45 127,059 134,338 142,941 152,206 161,849 171,728
46 128,235 135,441 144,000 153,235 162,857 172,721
47 129,412 136,544 145,059 154,265 163,866 173,713
48 130,588 137,647 146,118 155,294 164,874 174,706
49 131,765 138,750 147,176 156,324 165,882 175,699
50 132,941 139,853 148,235 157,353 166,891 176,691
51 134,118 140,956 149,294 158,382 167,899 177,684
52 135,294 142,059 150,353 159,412 168,908 178,676
53 136,471 143,162 151,412 160,441 169,916 179,669
54 137,647 144,265 152,471 161,471 170,924 180,662
55 138,824 145,368 153,529 162,500 171,933 181,654
56 140,000 146,471 154,588 163,529 172,941 182,647
57 141,176 147,574 155,647 164,559 173,950 183,640
58 148,676 156,706 165,588 174,958 184,632
59 149,779 157,765 166,618 175,966 185,625
60 150,882 158,824 167,647 176,975 186,618

El peso total del trailer no debe exceder el de la capacidad nominal de la báscula para camiones.

Escalas de trailers IMXT4 y FCXT5. Fórmula puente de peso bruto

CLC = 80,000
R = CLC / 34,000 = 2.353
Eje
tramo(Ft)		 2
Ejes		 3
Ejes		 4
Ejes		 5
Ejes		 6
Ejes		 7
Ejes		 8
Ejes		 9
Ejes
4 80,000
5 80,000
6 80,000
7 80,000
8 80,000 98,824
9 91,765 100,588
10 94,118 102,353
11 104,118
12 105,882 117,647
13 107,647 119,216
14 109,412 120,784
15 111,176 122,353
16 112,941 123,922 136,471
17 114,706 125,490 137,941
18 116,471 127,059 139,412
19 118,235 128,627 140,882
20 120,000 130,196 142,353 155,294
21 121,765 131,765 143,824 156,706
22 123,529 133,333 145,294 158,118
23 125,294 134,902 146,765 159,529
24 127,059 136,471 148,235 160,941 174,118
25 128,824 138,039 149,706 162,353 175,490
26 130,588 139,608 151,176 163,765 176,863
27 132,353 141,176 152,647 165,176 178,235
28 134,118 142,745 154,118 166,588 179,608 192,941
29 135,882 144,314 155,588 168,000 180,980 194,286
30 137,647 145,882 157,059 169,412 182,353 195,630
31 139,412 147,451 158,529 170,824 183,725 196,975
32 141,176 149,020 160,000 172,235 185,098 198,319 211,765
33 150,588 161,471 173,647 186,471 199,664 213,088
34 152,157 162,941 175,059 187,843 201,008 214,412
35 153,725 164,412 176,471 189,216 202,353 215,735
36 155,294 165,882 177,882 190,588 203,697 217,059
37 156,863 167,353 179,294 191,961 205,042 218,382
38 158,431 168,824 180,706 193,333 206,387 219,706
39 160,000 170,294 182,118 194,706 207,731 221,029
40 161,569 171,765 183,529 196,078 209,076 222,353
41 163,137 173,235 184,941 197,451 210,420 223,676
42 164,706 174,706 186,353 198,824 211,765 225,000
43 166,275 176,176 187,765 200,196 213,109 226,324
44 167,843 177,647 189,176 201,569 214,454 227,647
45 169,412 179,118 190,588 202,941 215,798 228,971
46 170,980 180,588 192,000 204,314 217,143 230,294
47 172,549 182,059 193,412 205,686 218,487 231,618
48 174,118 183,529 194,824 207,059 219,832 232,941
49 175,686 185,000 196,235 208,431 221,176 234,265
50 177,255 186,471 197,647 209,804 222,521 235,588
51 178,824 187,941 199,059 211,176 223,866 236,912
52 180,392 189,412 200,471 212,549 225,210 238,235
53 181,961 190,882 201,882 213,992 226,555 239,559
54 183,529 192,353 203,294 215,294 227,899 240,882
55 185,098 193,824 204,706 216,667 229,244 242,206
56 186,667 195,294 206,118 218,039 230,588 243,529
57 188,235 196,765 207,529 219,412 231,933 244,853
58 198,235 208,941 220,784 233,277 246,176
59 199,706 210,353 222,157 234,622 247,500
60 201,176 211,765 223,529 235,966 248,824

El peso total del trailer no debe exceder el de la capacidad nominal de la báscula.
